KAN-therm: Cijevi



Cijevi

KAN-therm Press višeslojne cijevi su dostupne u dvije verzije identičnog dizajna, različitih u svojoj osnovnoj unutarnjoj cijevi - cijevi: PE-RT/Al/PE-HD (PE-RT) (promjeri: Ø14-40 mm) i PE-X/Al/PE-X (Ø50-63 mm).

Cijevi s aluminijskim umecima sastoje se od sljedećih slojeva:

  • unutarnja cijev (baza cijevi) od PE povećanog toplinskog otpora PE-RT
  • srednji sloj aluminijske trake, ultrazvučno paralelno zavarenog i vanjskog sloja (prevlaka) od polietilena velike gustoće (PE-HD, PE-RT ili PE-X)

Između aluminija i plastičnih slojeva je ljepljivi sloj, koji je trajno veže metal za plastiku. KAN-therm Press sustav višeslojne cijevi unutar cijelog raspona promjera su dostupne kao jedna press serija (Multi Univerzalna).

KAN-therm Press sustav omogućuje korištenje jedinstvene PE cijevi s novom generacijom spojnica tipa Press LBP.

KAN-therm Press sustav nudi dvije vrste PE-cijevi sličnih radnih parametara - PE-RT (tip II) promjera 16x2.0 i 20x2.0 i PE-Xc promjera 16x2.0 20x2.0 i 25x23. JedinstveneKAN-therm Press PE cijevi mogu se koristiti samo za sustave, gdje radni pritisak ne prelazi 6 bara.


KAN-therm Press cijevi dizajn:

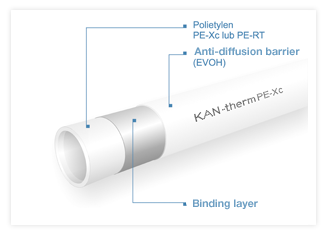

                        Jedinstvene cijevi                                                                                             Višeslojne cijevi



Dimenzije, specifične težine, zapremine vode KAN-therm Steel cijevi:

Cijevi: KAN-therm PE-RT/Al/PE-HD (RT) i PE-Xc/Al/PE-Xc

DN

Vanjski promjer x debljina stijenke  Debljina stijenke  ID  Veličina serija    Specifična težina   Kolišina u kolutu / ravnom dijelu  Zapremina vode
  mm x mm  mm  mm     kg/m m l/m
14 14 x 2,0 2,0 10,0 3,00 0,102 200 0,079
16 16 × 2,0   2,0  12,0  3,50  0,129 200 0,113
20 20 × 2,0  2,0  16,0 4,50 0,152 100 0,201
25 25 × 2,5   2,5   20,0  4,50  0,239   50 0,314
26 26 × 3,0  3,0  20,0  3,83  0,296 50 0,315
32 32 × 3,0    3,0 26,0 4,83  0,365   50m/5m 0,531
40 40 × 3,5  3,5  33,0  5,21 0,510 50m/5m 0,855
50 50 × 4,0 4,0 42,0 5,75 0,885 5m 1,385
63 63 × 4,5 4,5 54,0 6,50 1,265 5m 2,290



KAN-therm PE-RT i PE-Xc cijevi
DN Vanjski promjer x debljina stijenke  Debljina stijenke ID Veličina serija  Specifična težina  Dužina zavojnice   Zapremina vode
  mm x mm mm mm   kg/m m l/m
16 16 × 2,0  2,0  12,0   3,50 0,094 200 0,113
20 20 × 2,0   2,0  16,0  4,50  0,172 200 0,201
25 25 × 2,3  2,3  20,4 4,93 0,217 50 0,327
