KAN-therm: Spojnice / fitinzi



Spojnice / fitinzi



Spojnice su izrađene s presanim završecima, s O-prstenom ili sa završecima presanim i sa navojem ženskim ili muškim u skladu sa PN-EN10226-1:

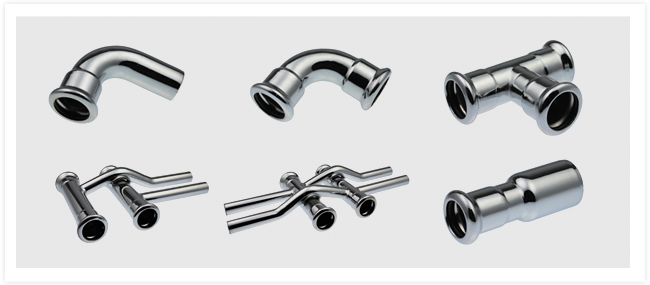

  • koljena i T-komadi, spojnice,

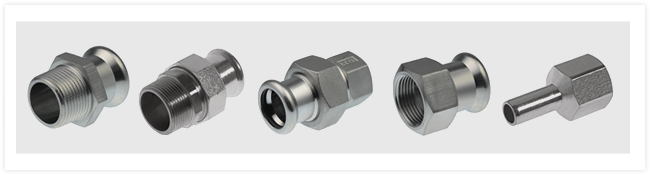

  • spojnice sa GW i GZ navojima i vijčane spojnice,

  • pristupnice.



Spojnice su izrađene od niskougljičnog čelika (RSt 34-2) - materijal broj 1.0034 u skladu sa PN-EN 10305-3 elektrolitni s cinkom - cink premaz debljine: 8-15 μm i dodatno zaštićen od korozije kromiranim slojem. Cink premaz je vruće primijenjen.



Brtve (O-prstenovi)


Standardni "Press" spjni elementi u KAN-therm Steel i Inox sustavima su izrađeni s EPDM gumenim (etilen-propilen guma) O-prstenovima zadovoljavajući standard PN-EN 681-1. Za posebne primjene Viton O-prsteni se isporučuju ekstra.



Radni parametri i opseg primjene tih brtvi su dati u nastavku:

Materijal  Boja Radni parametri  Primjena



EPDM etilen-propilen guma

crna



max. radni tlak: 16 bara

radna temperatura: -35 ° C - 135° C

kratkoročno: 120 °



sustavi:

- Centralno grijanje
- Topla i hladna voda domaći sustav
- Hidrant sustavi
- S glikol rješenjima
- Komprimirani zrak (bez ulja)



FPM / Viton fluor guma

zelena



max. radni tlak: 16 bara

radna temperatura: -30 ° C - 180 ° C

kratkoročno: 230 ° C



sustavi:

- Solarni
- Komprimirani zrak
- Lož ulje
- Gorivo
- Sa biljnim uljem




FPM / Viton fluor guma

siva



max. radni tlak: 5 bara

radna temperatura: do 150 ° C ° C

kratkoročno: 180 ° C



sustavi:

- Vodena para

(Raspon promjera 15-54 mm)



Svi spojni elementi od KAN-therm Sustava unutar 15 do 108 mm, dimenzije sadrže LBP funkciju (upozorenje na otpečaćene spojeve)



Unutar 15-54 mm dimenzije funkcija se ostvaruje posebno dizajniranim O-prstenovima. Sa posebnim utorima LBP O-prstenovi pružaju optimalnu kontrolu nad vezama tijekom tlačne probe. Otpečaćeni spojevi su propusni, pokazuju curenje i stoga ih je lako pronaći.



Unutar 76,1 - 108 mm dimenzije LBP funkcija se ostvaruje odgovarajućim oblikom spojnice (ovalizacija cijevne spojnice).



Radni vijek O-prstena u sustavu je testiran od strane DVGW Zavoda, a prema ovim testovima ovaj vijek ne bi trebao biti kraći od 50 godina.

Preuzmite katalog s punim opsegom KAN-therm spojnica.
