Spojnice / fitinzi



Spojene na KAN-therm Steel Sprinkler sustav spojnice su izrađene od nehrđajućeg čelika  (ugljični čelik), materijal broj 1.0034 [čelik 34-2].



Cijevi su zaštićeni od korozije galvanskom prevlakom od cinka (8-15 μm).

Standardne spojnice su s O-prstenom od EPDM gume. O-prstenovi za DN 20-50 imaju funkciju signalizacije za  nemontiranih (nestegnutih) LBP spojeva  "Ne stegnute - bez osiguranja za nepropusnost". Promjer raspona: DN20 - DN100



Spojnice su urađene sa vrhom brtvljenim u obliku O-Ring ili sa stegnutim krajevima i rađenim sa unutarnjim ili vanjskim navojem u skladu s DIN EN10226-1:

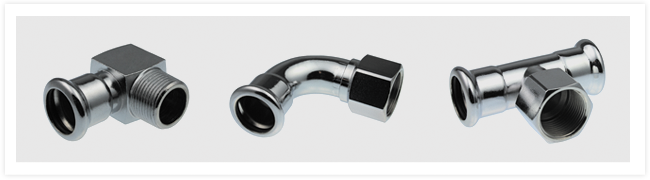

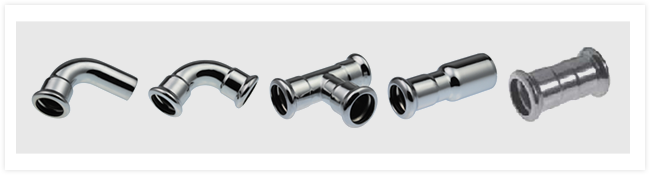

  • koljena / lukovi i T-komadi, spojnice,

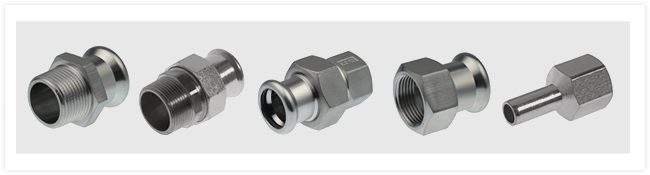

  • spojnice sa GZ navojem i GW navojem i vijcane spojnice,

  • prijelazne spojnice,

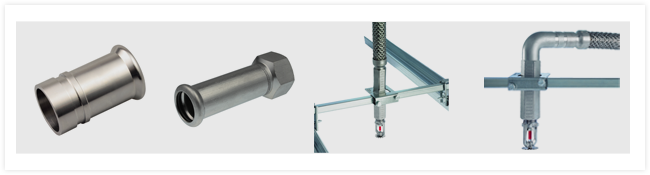

  • specijalne spojnice,



Cijevi su izrađene od niskougljičnog čelika (RST 34-2) materijal 1.0034 u skladu sa PNEN 10305-3, Cijevi su galvanizirane (Fe / Zn 88) i imaju sloj cinka 8-15 µm debljine. Osim toga cink sloj je prekriven navlakom od kroma. Cink sloj se primjenjuje na vruće.





Brtve (O-prstenovi)



Standardne "press" spojnice u KAN-therm Inox Sprinkler sustavu uključuju EPDM O-prstene u skladu sa PN-EN 681-1.



Radni parametri i opseg primjene tih spojeva dani su u tablici ispod:

Materijal  EPDM LBP (DN20-DN50) EPDM (DN76,1-DN108)
Boja crna crna
Prevlaka bez silikona, PTFE temelj  bez silikona, PTFE temelj
Temperatura -minimalna / maksimalna  -35°C do + 135°C od - 20°C do +85°C
Maksimalan kratkoročna radna temperatura  150°C 120°C
Maksimalni radni tlak  16 bara 16 bara
Područje primjene  mokri sprinkler sustavi  mokri sprinkler sustavi





Svi elementi od KAN-therm Steel Sprinkler sustava unutar dimenzija 15 do 108 mm, sadrže LBP funkciju (otpečaćene veze upozorenja - LBP-Pukotina Prije Presanja).



Unutar 15-54 mm dimenzija funkcija se ostvaruje posebno dizajniranim O-prstenima. Sa posebnim utorima LBP O-prstenovi pružaju optimalnu kontrolu nad spojevima tijekom tlačne probe. Otpečaćeni spojevi cure i stoga ih je lako pronaći.





Unutar 76,1 - 108 mm dimenzija LBP funkcija se ostvaruje odgovarajućim oblikom spojnice (cijevnog priključka ovalizacija).









Radni vijek O-prstena Inox sustava je testiran od strane DVGW Zavoda, a prema ovim testovima ovaj vijek ne bi trebao biti kraći od 50 godina.



Preuzmite katalog svih KAN-therm Steel Sprinkler spojnica.
