System KAN-therm Rail

KAN-therm Rail je kompletan instalacijski sustav dizajniran za izgradnju:

  • instalacija podnog grijanja i hlađenja
  • instalacija zidnog grijanja i hlađenja
  • instalacija grijanja i hlađenja spoljnih površina

Glavni element ovog sustava su Rail trake za pričvršćivanje cijevi. Rail trake se može pričvrstiti izravno na podu ili zalijepiti s ljepljivom trakom na KAN-therm stiropor ploče s folijom. KAN-therm Rail sustav se pokazao kao vrlo dobar u sustavima zidnog grijanja.



Komponente KAN-therm Rail sustava podnog i zidnog grijanja:

  • plastične trake za pričvršćivanje cijevi - dostupne u sekcijama 0,2-3 m, ovisno o dizajnu,

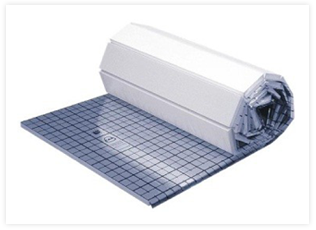

  • stiropor sa folijom u listovima - debljina 20 mm, 30 mm i 50 mm,

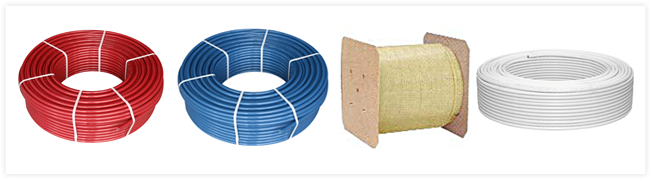

  • PEXCc, PE-RT, BlueFloor PERT polietilenske cijevi ili višeslojne PE-RT/Al/PE-HD, PE-RT/Al/PE-RT cijevi -     promjeri: Ø12 Ø25 mm -,

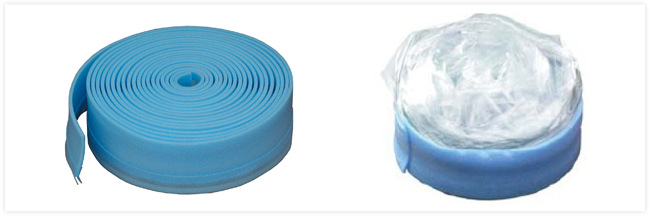

  • rubna traka sa urezom ili sa urezom i folijom,

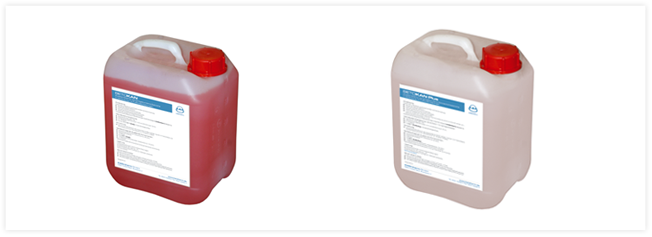

  • aditiv (plastifikator) BETOKAN ili BETOKAN Plus za beton,

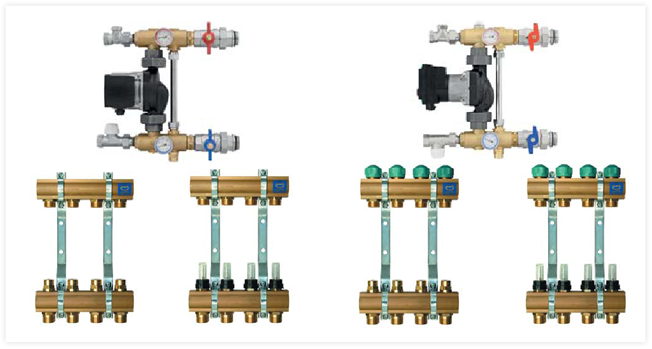

  • distributeri i crpne grupe za površinsko grijanje,

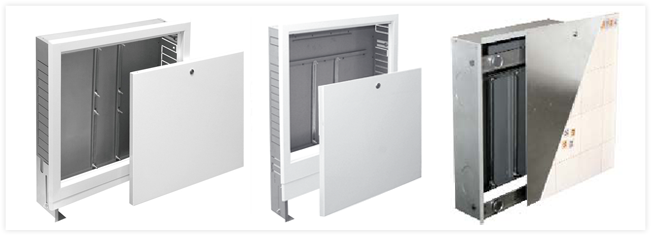

  • instalacijske kutije: površinski montirane, skrivena ili za oblaganje s glaziranim pločicama.



Skupština KAN-therm Rail sustava podnog grijanja:

1. Sustav podnog grijanja - prvi korak: postavljanje trake uzduž građevinskih particija u sobi.

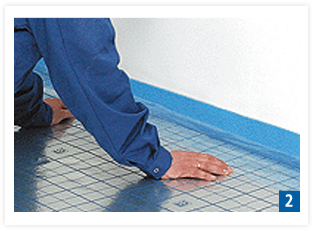

2. Zatim postavljamo stiropor foliju tako da se preklapa na susjednim stiropor pločama.

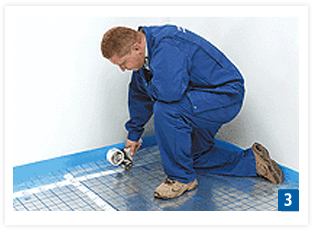

3. Podno grijanje - Pojedinačne stiropor ploče se pridružuju s ljepljivom trakom za bolju izolaciju na estrih strani. Identično nastaviti s folijom na rubu trake. Prekriti foliju na stiroporu i pridružiti ih s ljepljivom trakom.

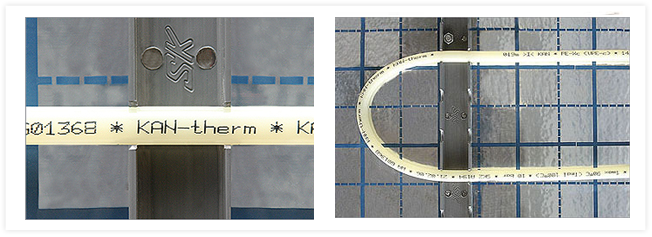

4. Podno grijanje - pričvrstite plastičnu traku na sloju stiropora s ljepljivom trakom. Cijev se stavlja u posebne rupe u Rail traci.

5. Instalaciju zidnog grijanja - plastične trake pričvršćene za zid s ekspanzijskim klinovima. Cijev umetnuta u posebne rupe u Rail traci pričvršćenoj na zid.



Nakon polaganja cijevi, povezujući ih s distributerom i nakon testiranja na tlak možete početi zalijevanje s betonom s dodatkom BETOKAN ili BETOKAN Plus plastifikatora (ovisno o potrebnoj debljini poda). U slučaju zidnog grijanja cijevi su prekrivene tankim slojem žbuke - koristiti samo žbuku dizajniranu za zidno grijanje.
