System KAN-therm TBS

KAN-therm TBS je kompletan instalacijski sustav dizajniran za izgradnju:

  • instalacija podnog grijanja i hlađenja
  • instalacija zidnog grijanja i hlađenja

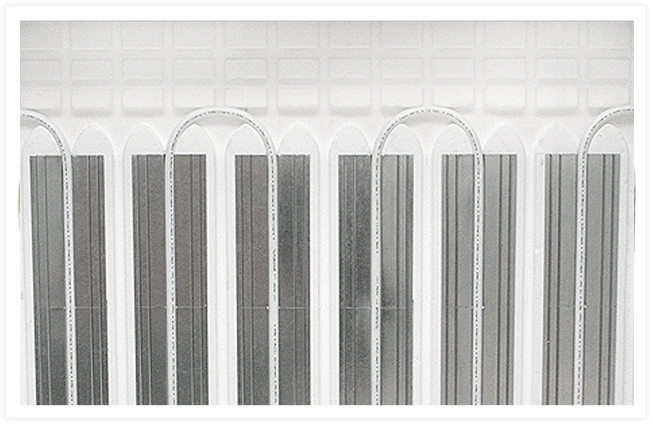

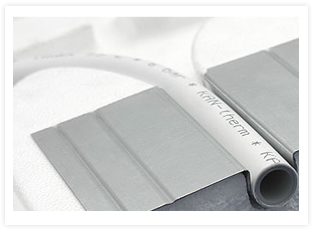

KAN-therm TBS (suha metoda) je sustav, gdje su cijevi polažu u metalnim profilima gurnutim u posebni stiropor. Preporučamo formiranje zavojnice u krivudavom meandar obliku. Nakon polaganja TBS ploča i cijevi cijeli sustav je prekriven PE-folijom za zaštitu i kako bi se spriječilo moguće šumove toplinskih kretanja sustava. Sljedeće je polijeganje pokrivnom pločom suhog estriha.Ovaj sustav se koristi u slučaju polaganja podnog grijanja u suhim građevnim sustavima s drvenim podnim konstrukcijama.























Komponente za polijeganje KAN-therm TBS sustava podnog grijanja:

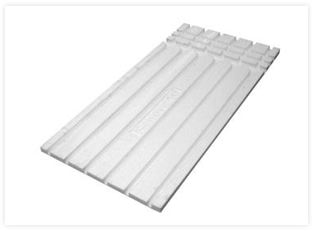

  • posebno profilirane TBS stiropor ploče 25 mm debljine,

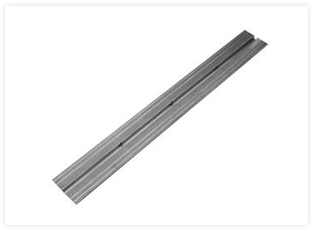

  • metalni profili,

  • plastične, višeslojne PE-RT/Al/PE-HD ili PE-RT/Al/PE-RT cijevi, promjera Ø16 mm,

  • rubni pojas sa utorom ili sa utorom i folijom,

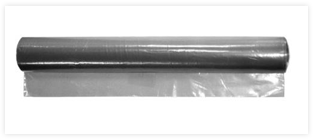

  • folija PE u rolni,

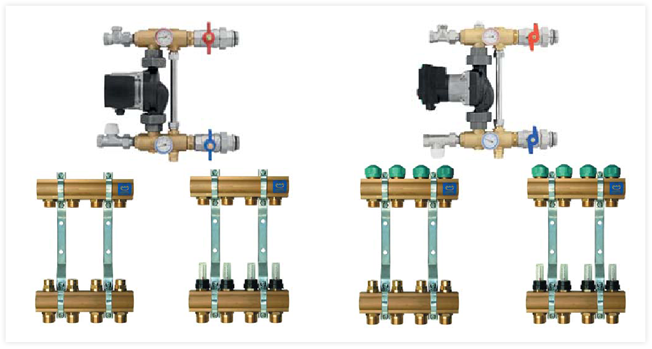

  • distributeri i crpne grupe za površinsko grijanje,

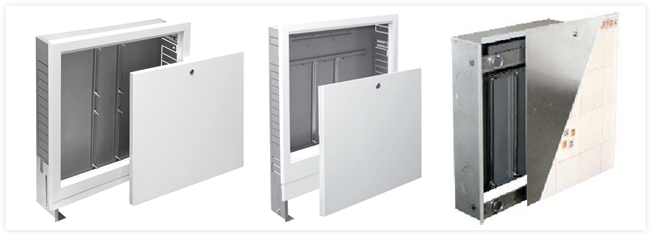

  • instalacijske kutije: površinski montirane, skrivene ili za oblaganje s emajliranim pločicama.





Montaža KAN-therm TBS sustava podnog grijanja.

1. Prvi korak jeste postavljanje zidnih traka uzduž građevinskih particija sobe.

2. Sljedeće je polijeganje TBS stiropornih ploča.

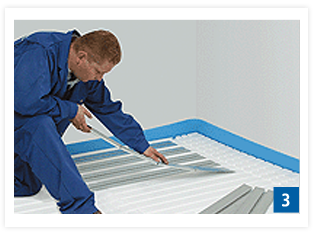

3. U položene stiropor ploče stavimo metalne dijelove.

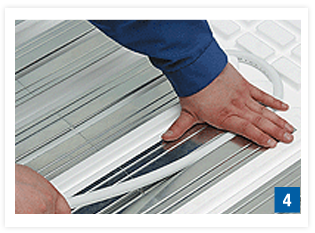

4. Dalje, potisnemo cijevi u metalne dijelove.





















5. Nakon što smo položili cijevi raširimo PE-foliju i možemo nastaviti da poliježemo suhi estrih.
