System KAN-therm Groove

System KAN-therm Groove

Drugi sistem instalacije se pridružio grupi naših rešenja: System KAN-therm Groove. "Groove" na engleskom znači žlebati i savršeno odražava najnoviju tehnologiju.

To je potpuno inovativno rešenje za spajanje metalnih cevi i veznih elemenata, koje nadmašuju tradicionalne metode spajanja, kao što su zavarivanje ili narezivanje navoja.

Temelj novog sistema su vijčane stezaljke, opremljene gumenom zaptivkom i spojnicama sa posebno pripremljenom strukturom. Ponuda ne uključuje ravne delove cevi. Zašto? Ovo tehničko rešenje radi sa tradicionalnim ugljeničnim čeličnim cevima i galvanizovanim ugljeničnim čelikom, široko korišćenim na tržištu instalacija.



 Upoznajte se sa System KAN-therm Groove katalogom za žlebove


Kako funkcioniše System KAN-therm Groove?

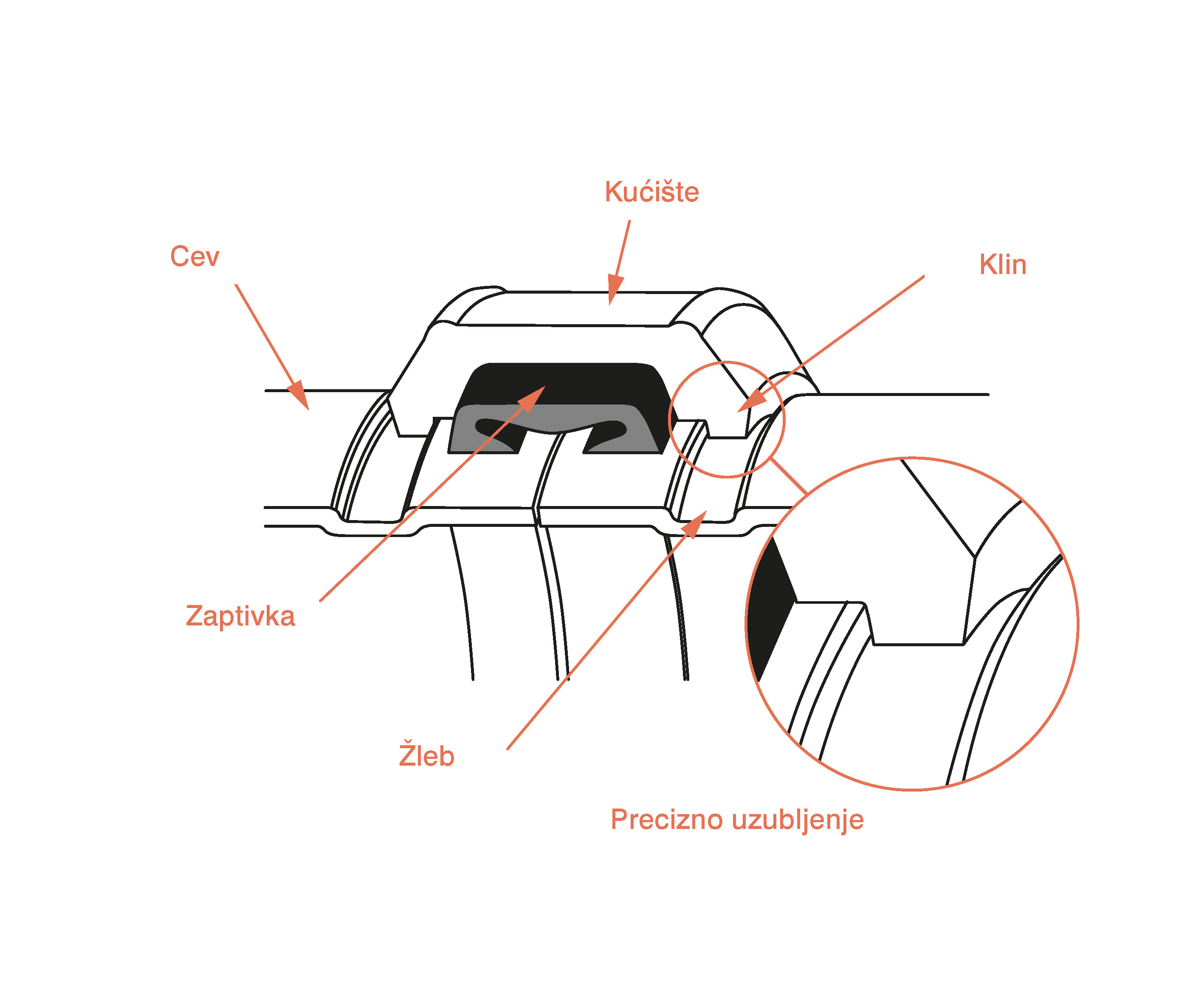

Osnova za ostvarivanje veze cev-cev sa odabranim priključkom iz napajanja je stezaljka. Konstrukcija se sastoji od tri elementa: nodularnih tela od livenog gvožđa, gumenih zaptivki (npr. EPDM ili NBR u zavisnosti od transportovanog medija) i galvanizovanih čeličnih navrtki. Elementi koji se spajaju moraju biti opremljeni posebnim žlebom koji omogućava stezanje stezaljki.




To je veoma važan element jedinjenja, odgovoran za njegovu mehaničku čvrstoću. Isti sklop nije komplikovan i uključuje veze sa zavrtnjima. Logotip ispravno izvučenog spoja je kontakt dva metala na oba dela stezaljke. KAN-ova ponuda uključuje stezaljke u nekoliko varijanti, što omogućava da instalacija radi pod pritiskom do 69 bar.



Vrste zaptivanja

Stezne zaptivke su dostupne u različitim materijalima, npr. EPDM guma (etilen propilen dien monomer), NBR (nitril butadien guma). Vrsta zaptivanja određuje mogućnost transporta određenog medija na maksimalnoj mogućoj temperaturi - medij ima samo kontakt sa zaptivkom, nema mogućnosti da dođe u kontakt sa telom od livenog gvožđa. Izbor odgovarajućeg materijala za zaptivanje omogućava transport ne samo hladne i tople vode, već i nestandardnih medija kao što su vodeni rastvori hlorisane vode, deionizovane vode, kanalizacije, komprimovanog vazduha i raznih drugih hemikalija.

Obe stezaljke i zaptivke su dostupne u vrlo širokom rasponu nazivnih prečnika. Standardna ponuda obuhvata prečnike od DN25 do DN300 (veće veličine se mogu isporučiti na individualni zahtev), što garantuje veoma široku primenu System KAN-therm Groove.





System KAN-therm Groove rowkowanie

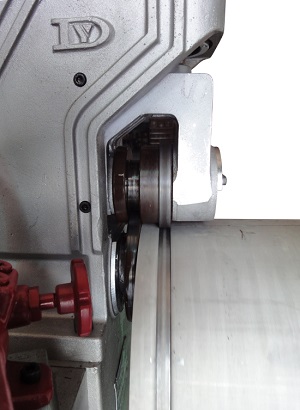

System KAN-therm Groove - urezivanje žlebova u cevima

Cevi za spajanje sa KAN-therm fleksibilnim terminalima mogu se izvoditi na dva načina, sa reljefom ili rezanjem. Zaptivanje je namenjeno za cevi debljine zida koje nisu veće od 9,5 mm. Ovaj način pripreme utora moguć je kod malih i mobilnih uređaja. Kao rezultat toga, on je popularniji i omogućava pripremu cevi na samoj konstrukciji. Rezanje cevi, međutim, zahteva malo više opreme i stoga se obično izvodi u fabrikama ili posebno pripremljenim, odvojenim mestima na gradilištu.



Primena

Glavne karakteristike System KAN-therm Groove su:
  • otpornost na vrlo visoki pritisak i temperaturu,
  • opseg velikog prečnika,
  • nema potrebe za radom sa otvorenom vatrom,
  • nema uticaja na uslove kvaliteta spoljne veze.

Sve ove osobine nam omogućavaju da koristimo System KAN-therm Groove za konstrukciju gotovo svake instalacije cevi.

Najčešće će biti:
  • hidrantski sistemi i sprinkler sistemi,
  • instalacije tretirane vode,
  • instalacije za grejanje i hlađenje koje zahtevaju vrlo velike prečnike,
  • instalacije komprimovanog vazduha.
Sistem se može koristiti i u industrijskim postrojenjima i rudarstvu. Velika prednost je mogućnost rastavljanja instalacije i ponovno sastavljanje istih komponenti na novoj lokaciji.

Sa sistemom za prskanje, System KAN-therm Groove je potpuno kompatibilan sa elementima KAN-therm Steel i Inox Sprinkler Sistem i omogućava da se cevi i spojnice uklapaju u prečnike iznad 108 mm.

System KAN-therm Groove zastosowanie

Prednosti

Upotreba elemenata System KAN-therm Groove znači, pre svega, značajne uštede u vremenu potrebnom za montažu celog cevovoda, kao i nedostatak potrebe za korišćenjem visoko kvalifikovanog osoblja. Ovo je rezultat veoma jednostavnih i brzih tehnika sklapanja u poređenju sa tradicionalnim metodama spajanja kao što su zavarivanje ili narezivanje navoja. Iz tog razloga, ovaj tip cevovoda smanjuje rizik od grešaka pri montaži.

Fleksibilna konstrukcija stezaljki u ponudi nudi mogućnost kompenzacije toplotnog izduženja cevovoda i možemo montirati tzv. pre montaže u fazi montaže kompenzatora koji štite cevovod od toplotne eksudacije. Zahvaljujući tome, možemo izbeći dodatne troškove povezane sa potrebom korišćenja skupih gotovih proizvoda.

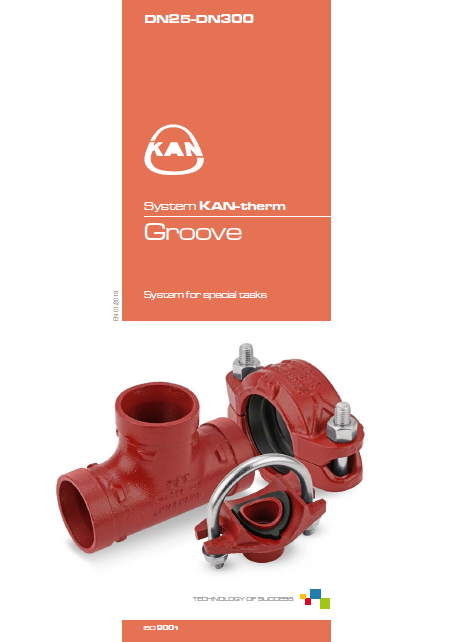

System KAN-therm Groove Katalog:

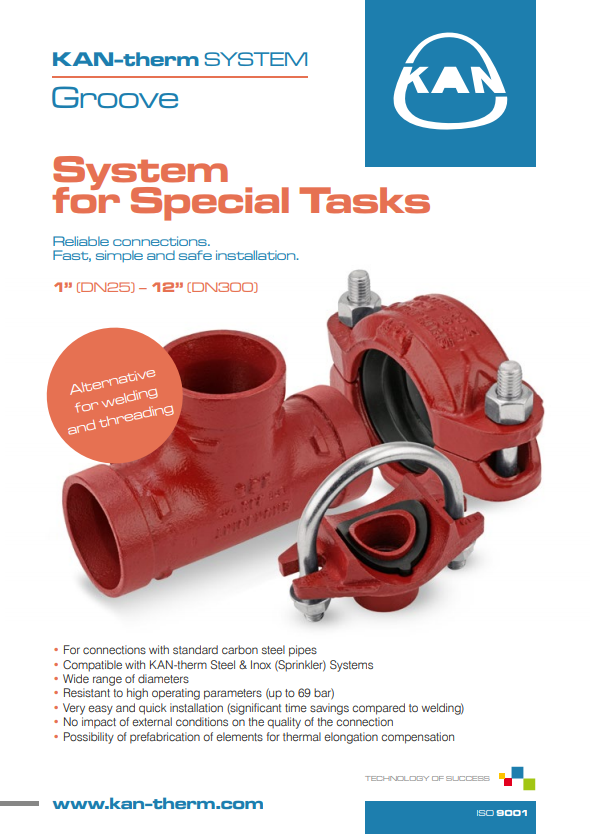

 System KAN-therm Groove letak:
